高硬度材連続加工 HRC55-65
| 材質 | 被削材 | 加工方法 | 工程 | 切削速度(m/min) 切削速度(SFM) | 送り(mm/rev) 送り(IPR) | 切込み(mm) 切込み(Inch) | DRY | WET |
|---|---|---|---|---|---|---|---|---|
| NTK450 | 高硬度材 (HRC55-65) |
旋削 | 仕上 | 100 – 200 330 – 660 | 0.08 – 0.15 .003 – .006 | 0.1 – 0.5 .004 – .020 | ● | ● |
| CBNと同条件 | ||||||||

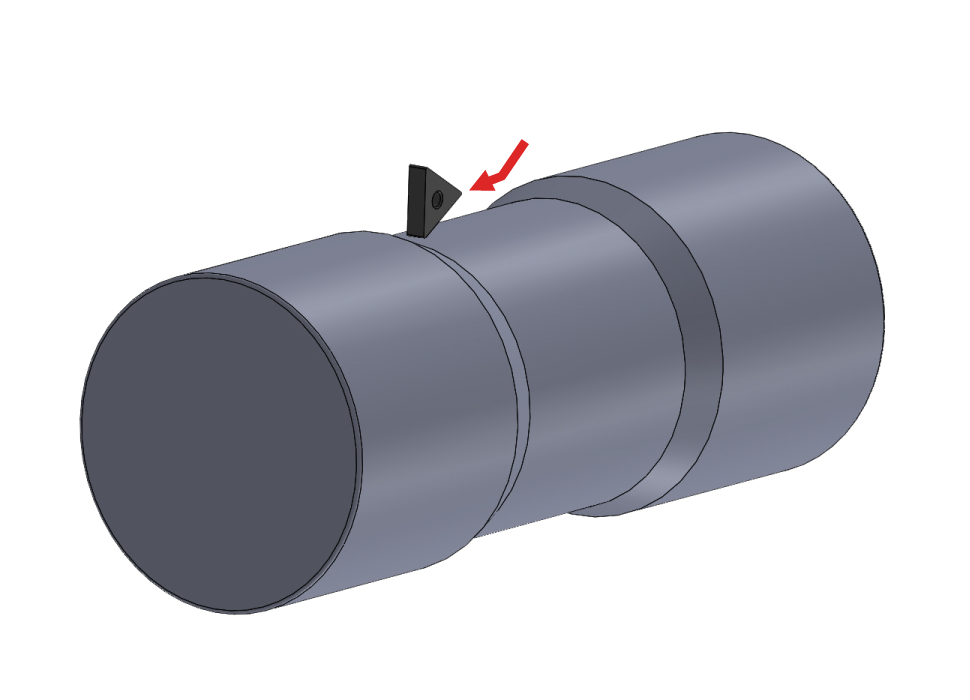

| 産業用ロボット部品加工 | |
|---|---|
|
 加工径：
⌀60
⌀2.36 inch
|
|
|
|
|
|
|
|
|
| NTK450 TNGA160404 TNGA331 |
30個/コーナ
|
| 他社コーテッドCBN |
15個/コーナ
|
NTK450は、現行他社CBN比の2倍加工可能だった。
さらに年間の刃具コストを約70%低減することができた。

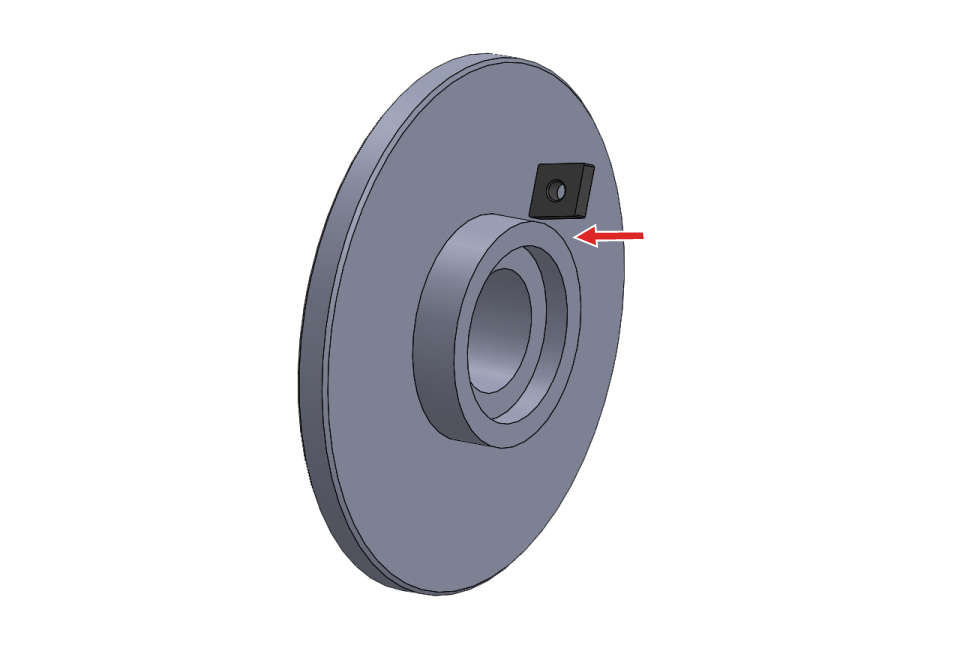

| ギア部品加工 | |
|---|---|
|
 加工径：
⌀150
⌀6 inch
|
|
|
|
|
|
|
|
|
| NTK450 CNGA120404 CNGA431 |
200個/コーナ
|
| 他社コーテッドCBN |
200個/コーナ
|
NTK450は、現行他社CBNと同数加工可能であり、CBNから置き換えることで、刃具コストを約50％低減することができた。

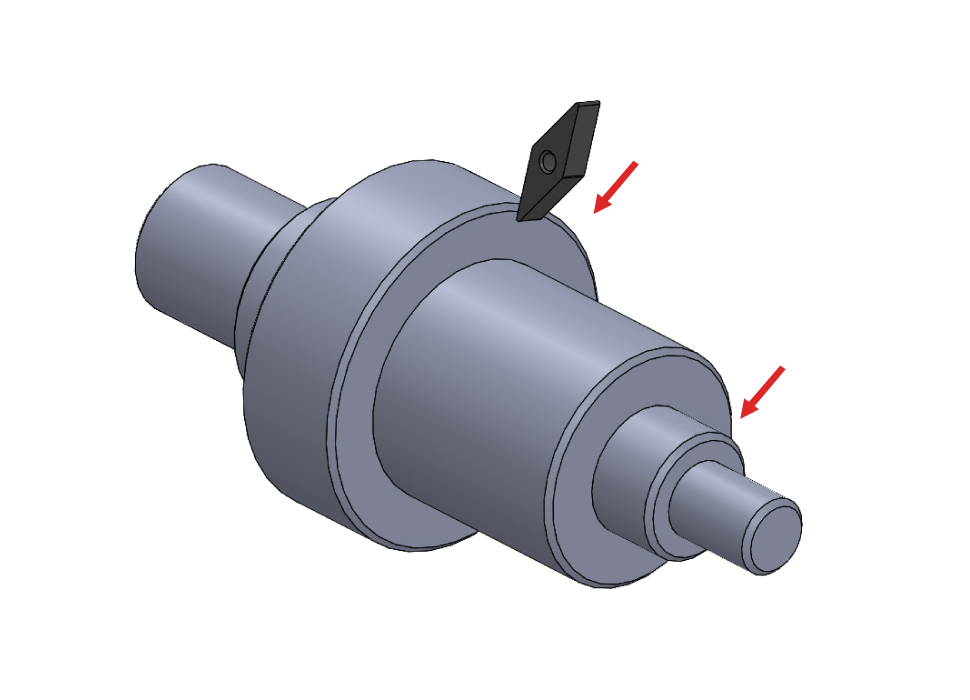

| ホルダ部品加工 | |
|---|---|
|
 加工径：
⌀60
⌀2.36 inch
|
|
|
|
|
|
|
|
|
| NTK450 VNGA160404 VNGA331 |
20個/コーナ
|
| 他社CBN |
20個/コーナ
|
NTK450は、現行他社CBNと同数加工可能であり、CBNから置き換えることで、刃具コストを約30%低減することができた。

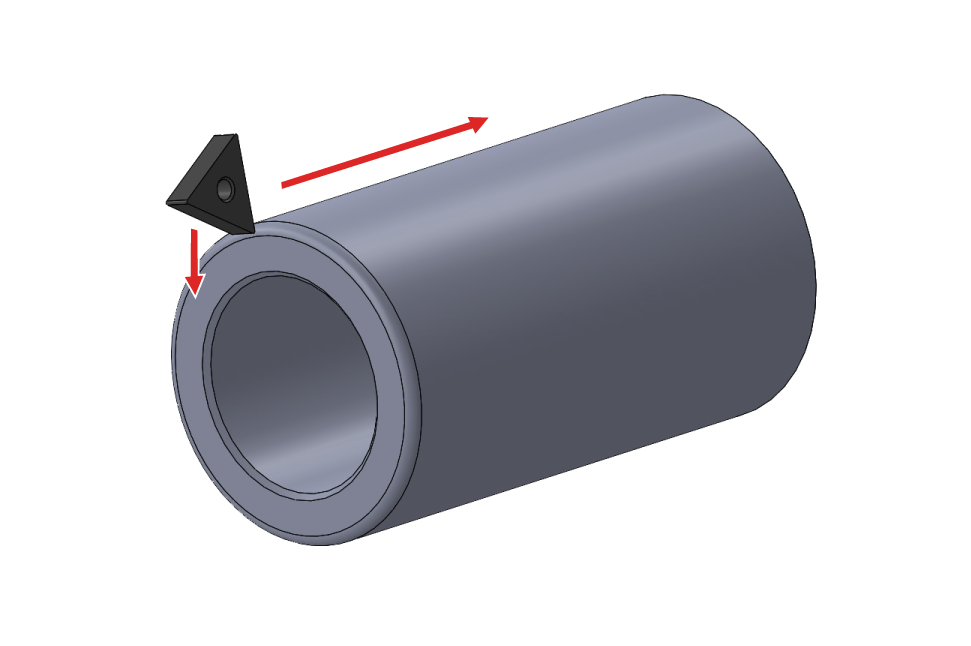

| 工具部品加工 | |
|---|---|
|
 加工径：
⌀250
⌀10 inch
|
|
|
|
|
|
|
|
|
| NTK450 TNGA160404 TNGA331 |
16枚/コーナ
|
| 他社コーテッドCBN |
20個/コーナ
|
NTK450は、現行他社CBNと同条件で80%の寿命数を達成し、CBNから置き換えることで、トータルコスト約10%削減に繋がった。
